隨著下一代高速傳輸線的頻率越來越高，對測試設備的要求越來越高。不論Minisas4.0、USB4.0、PCIe5.0和QSFP28等，單通道傳輸速率都已經超過20Gbps，這樣對測試設備的帶寬和頻率都有了更高的要求。為了提高傳輸效率，數據也會進行多通道的傳輸，4、8通道已經變得非常常見。
對于無源高速數據傳輸線（DAC)，現今協會的標準基本都是通過VNA網分進行測量，如果是20Gbps的傳輸線，按三次諧波計算最少需要30GHz的VNA，主流的網分基本是40GHz來測量，對于多通道的測試不論投入成本和效率都是值得考慮的。與此同時除了無源傳輸線，也有有源電纜(ACC)和有源光纖線纜(AOC)也是高速數據傳輸線的組成部分，而這類有源的線纜，VNA網分就沒辦法直接進行測量了。針對這一系列的問題，為了客戶利益最大化降低生產成本我們構思定制型高速數據傳輸線測試系統。
因為誤碼測試的方法已經廣泛應用于光通信領域，我們的定制會基于誤碼測量來開發相應的應用，并可根據相應VNA網分的測試結果做相關性來確定定制開發的可行性。同時也可以拓展特殊產品的功能測試，如電壓監控、寄存器監控、低速信號檢測等等。

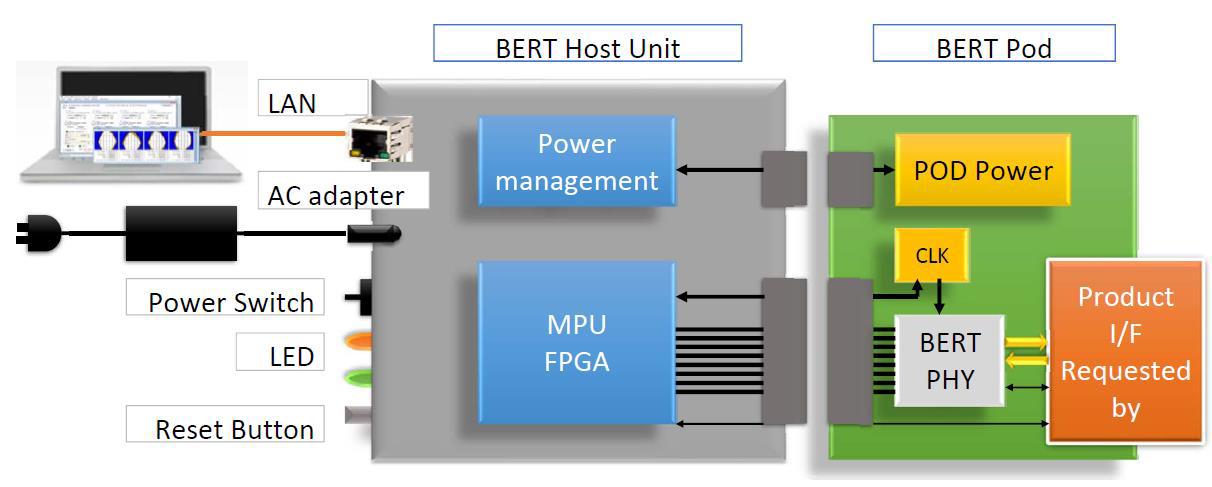

定制測試系統會由控制電腦、測試主機及功能板組成，功能板根據客戶的測試需求進行測試，總體框圖如下：
功能板的連接部分可根據客戶的需求而改變，如SMA、TypeC、SFP等，其目的是為了減少信號鏈路的插損提高信號質量，同時減少連接部件節約成本，測試的信號NRZ或PAM4都可以實現，速率根據產品的要求進行設計。

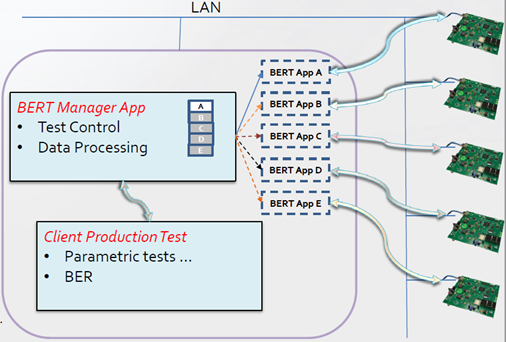

所有測試均通過電腦來控制，電腦的軟件的理念為工業4.0的理念，可控制多個測試設備同時進行并監控。

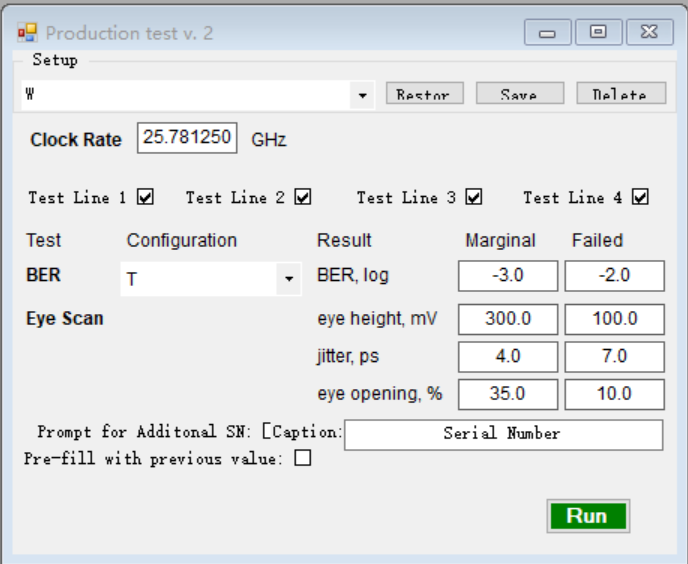

每個設備的測試軟件，可有工程模式和生產模式，工程模式設置相應的參數，生產模式直接導入，操作員直接點擊操作掃描產品二維碼即可完成測試。

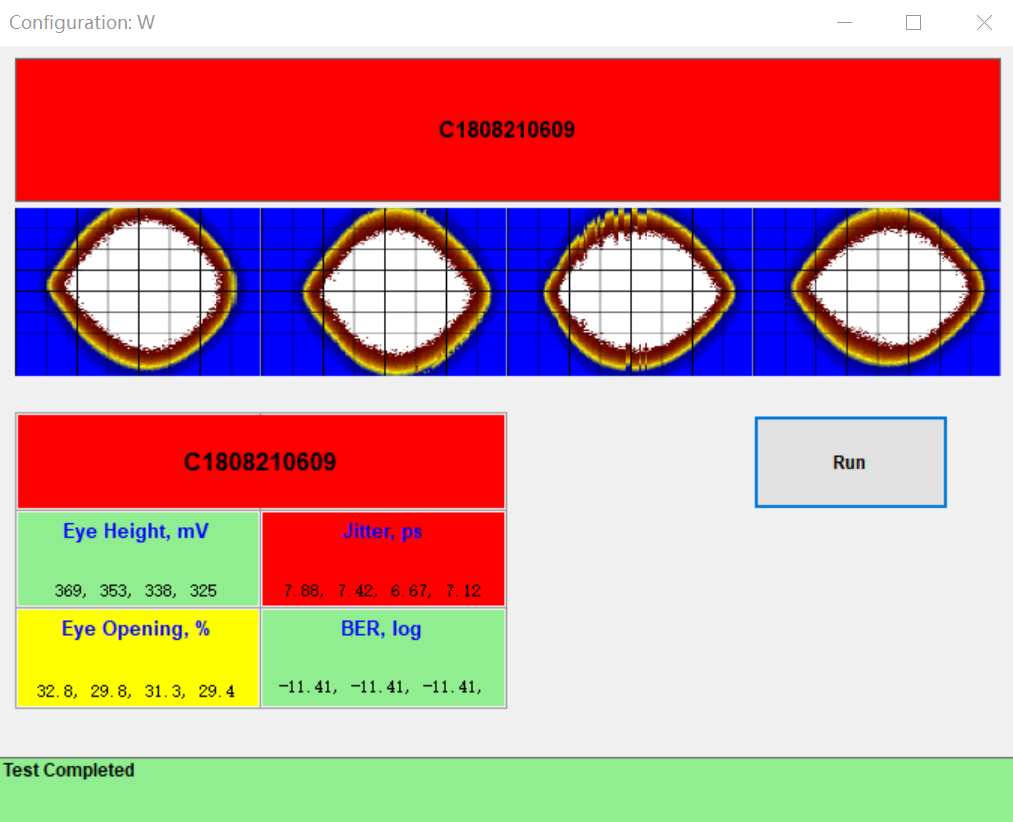

對于無源高速數據傳輸線的測試，碼型發射端可以調整幅度、碼型、預加重的參數確保模擬實際傳輸，在接收端也可設置均衡來模擬實際接收，可根據鏈路的損耗進行相對的補償，查看被測物的誤碼狀況。也即可與VNA網分進行配合測試來提高產能和測試效率。而有源電纜或光纖由于有自動內置均衡設置，所以不需要相關的設置，直接進行誤碼測量即可。倘若誤碼測試仍不夠直觀，可根據客戶的需求進行掃眼測試，添加相應的測試參數，如需模板測試這個需要具體的溝通來實現。

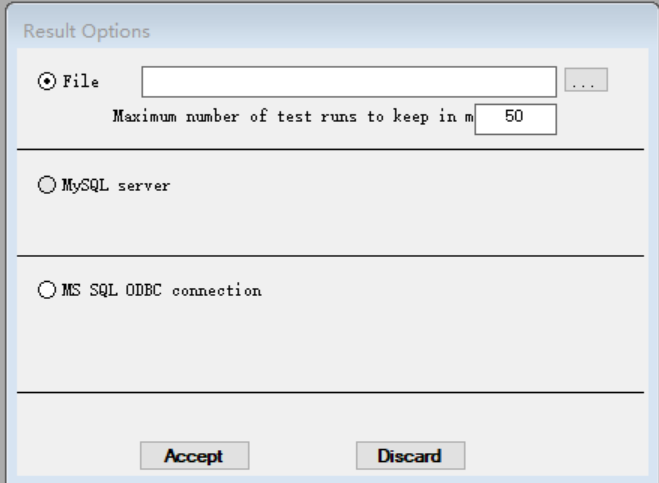

測試最終可顯示客戶需要的數據并提供pass、fail的結果，同時提供數據存放接口，根據客戶的需求自定義。
定制化服務更貼近客戶的需求，也更接近客戶的產線，也是未來工業4.0個性化服務的發展趨勢。
